דיבל פלסטיק מסילה|מסילה מכנס פלסטיק עבור מחברי מסילה
מס' דגם: דיבל בורג מסילה
חבילת הובלה: שקית ארוג כפולה, מזרן ללא חיטוי
חומר: פלסטיק HDPE, פלסטיק PA66 עם סיבי זכוכית
צבע: לבן, שחור, כחול, או לפי קוד צבע פנטון
מותאם אישית: מותאם אישית
דיבל פלסטיק מסילה|מסילה מכנס פלסטיק עבור מחברי מסילה
ידוע גם בתור שרוול פלסטיק, תוספת פלסטיק, דיבל בטון, תוספת בטון, דיבל ניילון, דיבל PA66, בשימוש נרחב בחיזוק מסילות.
זה נקרא גם שרוול פלסטיק מסילה/תוסת פלסטיק/דיבל בטון/תוסף בטון, שהוא מהדק נגדי-צד עבור דוקר בורג רדום או בורג עוגן, והוא מוטבע מראש-בקשירת אדני הבטון או העץ, מותקן יחד עם דוקרנים בורגיים, "לוחות מובילים להדק את פסי המסילה והמסילה.

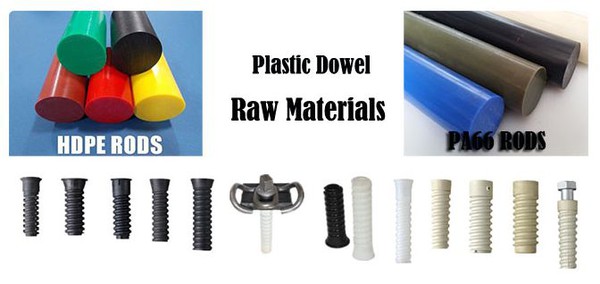

סוגי דיבל פלסטיק מסילה
דיבלים מפלסטיק משמשים תמיד במערכות הידוק SKL, וניתן לסווג אותם לפי החומרים הדרושים: של PA66 או HDPE, בהתאם לדרישות מפרט טכני שונה מהלקוחות.
חומרים:HDPE, PA6, PA66, PA66+GF30%; מימד: גודל שונה זמין, מותאם אישית לפי הציור; תקן: DIN, NF, AREAMA וכו'
מפרטי דיבל פלסטיק HDPE:
| לֹא. | פרמטר טכניקה | יְחִידָה | דרישה טכנית | עֵרֶך |
|---|---|---|---|---|
| 1 | צְפִיפוּת | g/ | 0.95-0.98 | 0.95 |
| 2 | חוזק מתיחה | Mpa | גדול או שווה ל-19 | 19 |
| 3 | הַאֲרָכָה | % | >80 | 150 |
| 4 | נקודת התכה | תוֹאַר | 170-190 | 190 |
| 5 | עמידות בידוד | Ω | גדול או שווה ל-1×1010 | 3.5×1010 |
| 6 | קַשִׁיוּת | A | גדול או שווה ל-98 | 98(A) |
חומר PA66: ניילון 66.69%, סיבי זכוכית 30%, אחרים 1%.
מפרטי דיבל פלסטיק PA66
| לֹא. | פרמטר טכניקה | יְחִידָה | דרישה טכנית | עֵרֶך |
|---|---|---|---|---|
| 1 | צְפִיפוּת | g | 1.3-1.45 | 1.45 |
| 2 | חוזק מתיחה | Mpa | גדול או שווה ל-170 | 178 |
| 3 | הַאֲרָכָה | % | פחות או שווה ל-4.4 | 4.0 |
| 4 | חוזק כיפוף | Mpa | גדול או שווה ל-250 | 290 |
| 5 | חוזק השפעה (ללא פער) | KJ/m2 | גדול או שווה ל-80 | 85 |
| 6 | נקודת התכה | תוֹאַר | 250 מעלות -270 | 270 |
| 7 | עמידות בידוד | Ω | גדול או שווה ל-1×108 | 5×108 |
| 8 | תכולת סיבי זכוכית | % | 30-35 | 35 |
| 9 | קַשִׁיוּת | HRR | גדול או שווה ל-110 | 118 |
מפרט טכני של מוסיף פלסטיק לרכבת
| בדוק פריט | תֶקֶן | ||||||
| 207 | 111 | WJ-2 | X2 | DJK-1 | SK114A | SKL14-D13-B | |
| אורך (מ"מ) | 110±1 | 119±0/2 | 135±2/1 | 130±0.5 | 130±0.5 | 165±1 | 165±1 |
| אורך מוט פנימי (מ"מ) | / | / | / | / | / | / | / |
| קוטר חיצוני (מ"מ) | 53±0.5 | 35±1/0 | 24.5±0.3/0 | 44±0.5/0.3 | 39.5±0.7/0.3 | 39±0.6/0.2 | 39.5±0.6/0.2 |
| קוטר פנימי (מ"מ) | 31±0.5/0.1 | 25±0.5 | 31±0.5/0.3 | 28±0.5/0.3 | 25±0.15 | 25±0.5/0 | 24.5±0.3/0 |
| מיקום חור קוטר פנימי (מ"מ) | / | / | / | / | / | / | / |
| רוחב תחתון (מ"מ) | / | / | / | / | / | / | / |
| נִצָבוּת | פחות או שווה ל-0.5 | פחות או שווה ל-0.5 | פחות או שווה ל-0.5 | פחות או שווה ל-0.5 | פחות או שווה ל-0.5 | פחות או שווה ל-0.5 | פחות או שווה ל-0.5 |
| קצב ניקוז (%) | גדול או שווה ל-0.5 | גדול או שווה ל-0.5 | גדול או שווה ל-0.5 | גדול או שווה ל-0.5 | גדול או שווה ל-0.5 | / | / |
| כוח משיכה (kN) | גדול או שווה ל-80 | גדול או שווה ל-50 | גדול או שווה ל-50 | גדול או שווה ל-50 | גדול או שווה ל-50 | גדול או שווה ל-75 | גדול או שווה ל-75 |
| התנגדות בידוד (Ω) | גדול או שווה ל-1*10^8 | גדול או שווה ל-1*10^8 | גדול או שווה ל-1*10^8 | גדול או שווה ל-1*10^8 | גדול או שווה ל-1*10^8 | / | / |
| קשיות רוקוול (HRR) | גדול או שווה ל-95 | גדול או שווה ל-105 | גדול או שווה ל-105 | גדול או שווה ל-105 | גדול או שווה ל-105 | / | / |
כיצד להתקין דיבלים מפלסטיק למסילה?
בעת שימוש בדיבלים מפלסטיק של מסילה, תעדוף התקנה נכונה על-ידי הבטחה שהדיבל מוכנס כראוי- לתוך אדן הבטון כדי לשמש כבסיס הידוק מאובטח. במהלך הפעולה, שמור על יישור ומומנט נכון כדי למנוע בלאי וירידות אפשריות. בנוסף, פעל על פי אמצעי זהירות של חומרים וסביבתיים על ידי שימוש בדיבלים מתאימים-באיכות גבוהה ומניעת חפצים זרים או חום מוגזם מלפגוע בהם.
התקנה ויישור
- מראש-הכנס נכון:דיבל הפלסטיק הוא רכיב מוטבע מראש-מכריע. יש להחדיר אותו לתוך אדן הבטון לפני הרכבת שאר מערכת הידוק המסילה.
- שמור על יישור מדויק:יישור נכון של הדיבל מבטיח חיבור מאובטח והוא קריטי לבטיחות, לנוחות הנוסעים וליעילות.
- ודא מומנט נכון:בדוק מעת לעת את המומנט על המחברים. הידוק יתר עלול להגביר את הלחץ והבלאי, בעוד שהידוק נמוך עלול להוביל לרכיבים רופפים. עקבו אחר ערכי המומנט המומלצים של היצרן.
- בדוק אם יש נזק:בדוק את הדיבלים באופן קבוע עבור כל נזק. דיבלים פגומים עלולים להיכשל בעומס, ולכן יש להחליף אותם.
סוגים אחרים של הידוק רכבת מ-gNEE RAIL
סוגי מחברי מסילה כולליםקוצים, קליפים,ברגים, וצלחות, המשמשים לאבטחת מסילות לאדנים ולחיבור מסילות יחד. הסוגים הנפוצים כוללים דוקרנים לכלבים ודוקרנים ברגים עבור אדני עץ, ואטבים או להב אלסטיים- עבור אדני בטון, כגוןSKL, KPO ומערכות E-קליפ. רכיבים אחרים כמו צלחות דגים משמשים לחיבור קצוות מסילה, בעוד עוגני מסילה מונעים תנועת מסילה.
GNEE מציעה מגוון רחב של מחברי רכבת ומספקת פתרונות מותאמים אישית המבוססים על מפרטי הלקוח. שלח את דרישות ההתאמה האישית המיוחדות שלך אלGNEE.
כיצרן מוסמך המחזיק ברישיונות ייצור שהונפקו על ידי משרד הרכבות הסיני, ל-GNEE RAIL מומחיות נרחבת בתחום מחברי הרכבת. מוצרי מחברי הרכבת שלנו מיוצרים מפלדת סגסוגת איכותית- ועוברים טיפול בציפוי אלומיניום-באבץ כדי לשפר את עמידות בפני קורוזיה, ועומדים בדרישות התפעוליות של מסילות באזורים לחים בחופים. אנו תומכים בשירותי התאמה אישית. עם קבלת שרטוטים או דוגמאות של לקוחות, אנו משלימים מייד את תכנון תהליך הייצור ומיישמים ניהול עקיבות איכותי. באמצעות מוצרים המציעים "איכות גבוהה ומחירים תחרותיים" יחד עם יכולות מימוש יעילות, הרווחנו את האמון-לטווח הארוך של לקוחות הרכבת העולמיים.
