אילו חיבורי מסילה תואמים לרכבת קלה GB 22KG?

ה-sמסילת ברזל, הידוע גם כמסילת רכבת, מסילת רכבת, משמשת להנחיית גלגלי הרכבת קדימה, על ידי עמידה בלחץ העצום על ידי הגלגל כשרכבת עוברת, והעברה גם לאדני הקשירה. המסילה תספק משטח גלגול חלק ורציף עם מינימום התנגדות. באופן כללי, ככל שהמסילות ושאר עבודות המסילה כבדות יותר, כך מסילות הרכבת הללו יכולות לשאת מהירות כבדה וגבוהה יותר עבור הרכבת. בקטעי רכבת מחושמלת או בלוק אוטומטי, מסילת הרכבת יכולה לשמש גם כמעגל מסילת הרכבת.





כספק מקצועי של מחברי מסילה,GNEE RAILיכול לספק מסילות פלדה סטנדרטיות שונות כגון GB, אמריקאי, BS, UIC, DIN, JIS, אוסטרליה ודרום אפריקה המשמשים בקווי רכבת, מנופים וכריית פחם.





תֶקֶן	Sepc.	חומר כיתה טיפוסית
UIC860	UIC54	700,900A,900B
	UIC60
EN13674.1	5.00E+02	R200,R350HT,R260Mn,R35LHT,R320Cr,R370CrHT
	5.40E+02
	6.00E+02
	6.00E+03
BS-11-1985	BS80A	700,900A,900B
	BS90A
	BS100A
ארמה	115RE	SS,HH,LA,IH
	136RE
	ASCE60	U71Mn
	ASCE85	U71Mn
GB 2585-2007	50 ק"ג/מ"ר	U71Mn
	60 ק"ג/מ"ר	U75V
	75 ק"ג/מ"ר
TB/T2344-2012	50 ק"ג/מ"ר	U71Mn,U75V,U77MnCr
	60 ק"ג/מ"ר	U78CrV
	75 ק"ג/מ"ר
GB 11264-1989	8 ק"ג/מ"ר	Q235
	12 ק"ג/מ"ר	Q235
	15 ק"ג/מ"ר	55Q, Q235
	18 ק"ג/מ"ר	55Q, Q235
	22 ק"ג/מ"ר	55Q, Q235
	24 ק"ג/מ"ר	55Q, Q235
	30 ק"ג/מ"ר	55Q, Q235
	38 ק"ג/מ"ר	50Mn, U71Mn
	43 ק"ג/מ"ר	50Mn, U71Mn
מסילות מנוף GB	QU70	U71Mn
	QU80	U71Mn
	QU100	U71Mn
	QU120	U71Mn



מהי מסילת פלדה קלה?

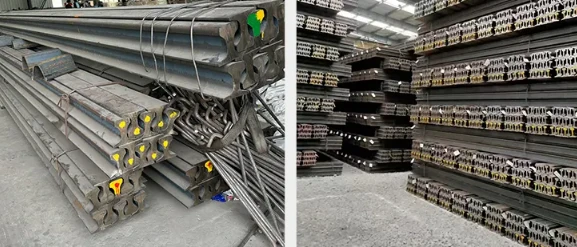

רכבת פלדה קלה היא מסילת רכבת קלה יותר-(בדרך כלל מתחת ל-30 ק"ג/מ"ר) המשמשת לתחבורה זמנית או מיוחדת, כמו במכרות, יערות, אתרי בנייה או תחבורה קלה עירונית, ומציעה עלות נמוכה יותר, התקנה קלה יותר ומשקל נמוך יותר מאשר מסילה כבדה לעומסים קלים יותר. מסילות אלו עשויות מפלדת פחמן- באיכות גבוהה, מגיעות בגדלים סטנדרטיים (למשל, 9 ק"ג, 18 ק"ג, 22 ק"ג, 30 ק"ג) ומספקות הנחייה עמידה ויעילה לכלי רכב קלים ולמנופים.



GBרכבת קלה 22KGשוקל 22.3 ק"ג למטר ומיועד עבור מסילות עגורנים, מערכות הובלה עיליות ומערכות תעשייתיות אחרות הדורשות כושר נשיאת עומס- גבוה יותר. הוא עשוי מפלדה Q235B או 55Q, המציע חוזק ועמידות בחום.





אילו חיבורי מסילה תואמים לרכבת קלה GB 22KG?

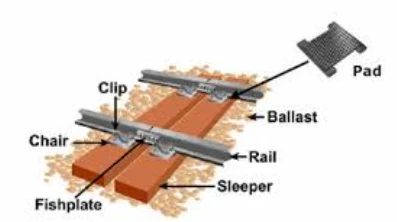

לרכבת קלה של GB 22KG, הידוקים תואמים כוללים חיבורי מסילה סטנדרטיים (צלחות עם ברגים/אגוזים), תואמים לפרופילים דומים כמו מסילה JIS 22kg, באמצעות מערכות כמו E- קליפס, קליפס Nabla או SKL, יחד עם לוחות בסיס, קליפסים ורפידות המיועדות ליישומי רכבת קלה. מרכיבי המפתח הם לוחיות דג (4-חורים, פלדה Q235/45#), ברגים של 16 מ"מ, ותפסי מסילה תואמים/רפידות לקיבוע לאדנים.





מחברים ורכיבים תואמים מפתח:

מפרקי מסילה (צלחות דגים):





• בדרך כלל 4 חורים, אורך 420 מ"מ.



• חומרים: פלדה Q235, פלדה #45, ברזל יצוק רקיע.

ברגים ואומים:

ברגים של לוחית פיש: קוטר 16 מ"מ, דרגה 8.8 או Q235.



תפסי מסילה/מערכות הידוק:





• קליפס E-, קליפס Nabla, קליפס SKL, מערכות להבי קפיצים.



• לעתים קרובות כוללים אפים גומי, תפסי בסיס, סוליות וברגי הרמה לחיבור בטוח לאדנים.



רפידות מסילה:

רפידות אלסטומר לריפוד ובידוד.



בנוסף למסילות פלדה, GNEE RAIL מציעה גם מגוון רחב של רכיבי מסילה. אנו לוקחים איכות ובטיחות הליבה שלנו בכל המוצרים, בודקים בקפדנות כל רכיב כדי לעמוד בסטנדרטים הגבוהים ביותר בתעשייה. צור איתנו קשר עוד היום כדי לדון בדרישות הספציפיות שלך.



לחץ כאןלהשיג את קטלוג המוצרים המפורט של GNEE RAIL.
