מה תפקידם של ברגי דגים במפרקי מסילה?

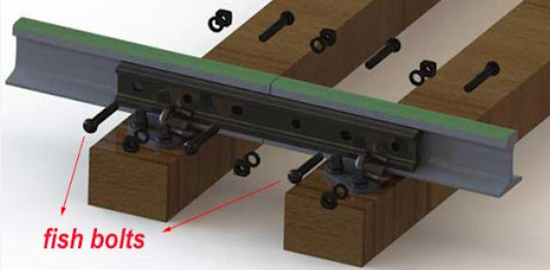

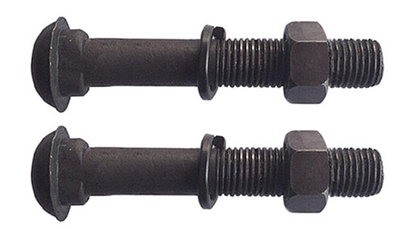

ברגי דגיםלהדק את מוטות המפרקים של מסילות (הידועים גם כצלחות דג) לקצוות של שתי מסילות פלדה, אשר מחברות ביניהן ומאבטחות את המפרק. תפקידם העיקרי הוא לשמור על גיאומטריית המסילה, להעביר את עומס הרכבות החולפות לשתי המסילות, ולהבטיח שהמסילה תהיה יציבה ובטוחה. הצוואר הסגלגל בצורת -על ראש הבורג מונע ממנו להסתובב, ומאפשר להדק אותו היטב באמצעות אום ומדביק קפיץ.



תפקידי מפתח של ברגי דגים



חיבור מאובטח:ברגי דגים, יחד עם צלחות הדגים, מחזיקים את הקצוות של שתי מסילות יחד כדי ליצור מסילה אחת רציפה.



העברת עומס:הם עוזרים לפזר את המשקל העצום מהרכבות העוברות באופן שווה על פני שתי המסילות המחוברות, ולמנוע מתח מוגזם במפרק.





יציבות המסלול:על ידי שמירת המסילות מיושרות בצורה מאובטחת, הן שומרות על המרווח והגובה הנכונים, אשר חיוניים לנסיעה חלקה ובטוחה.



מניעת תנועה:הצוואר הסגלגל של הבורג, בשילוב עם אום ומקפיץ, מונע את התרופפות החיבור עקב רעידות שעלולות להוביל לכשל במסלול.



מאפשר הרחבה:בריח הדג עובר דרך חור אליפטי בצלחת הדג, המספק כמות קטנה של מקום למסילות להתרחב ולהתכווץ עם שינויי טמפרטורה מבלי להתכופף.



גודל בורג דג מפרטים ומידות





סוּג	מֵמַד	משקל (ק"ג)
HS26/55	M22 ×55/40 אום M22/H22/S39	0.45
HS26/65	M22 ×65/45 אום M22/H22/S39	0.475
HS26/90	M22 ×90/45 אום M22/H22/S39	0.549
HS32/55	M22 ×55/40 אום M22/H22/S39	0.469
HS32/65	M22 ×65/45 אום M22/H22/S39	0.503
HS32/90	M22 ×90/45	0.577



סוגי ברגי רכבת לבניית רכבת

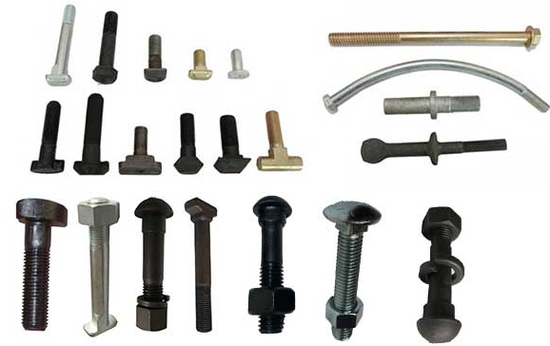

ניתן לסווג את ברגי הרכבת למספר סוגים, כגון בורג רכבת צוואר סגלגל ראש כפתור, בורג רכבת צוואר יהלום, בורג רכבת NF F50-008, בורג דג, בורג רכבת בתקן רוסי, בורג קליפ, בורג מהדק ובריח מוכנס לרוסיה, בורג מיוחד מסוג T-boltilway ובריח אחר, בורג מיוחד מסוג T-boltilway.





בריח הדג שייך לסדרת בריח המסילה, או בריח המסילה, המשמשים לקיבוע 2 חיבורי צלחות דגים על 2 פסי מסילה, GNEE RAIL מייצרים בריח דג באמצעות חומרי פלדה באיכות גבוהה, כגון Q235, 45#, 40Cr, 20Mntib, אפילו נירוסטה, מכסה בין היתר תקנים בינלאומיים לפי ASTM ו-DIN, סטנדרטים בינלאומיים.



לפרטים נוספים - צרו קשר עכשיו!
