מה התפקיד העיקרי של צלחת דגים?

מפרק מסילהממלא תפקיד של חיבור (פונקציית חיבור) במסילת הברזל. מפרק רכבת באיכות גבוהה יכול להפחית ביעילות את השפעת הגלגלים בעת מעבר דרך קטעי החיבור של מסילת הפלדה ולהגביר את היציבות והרציפות של הרכבות החולפות. כאחד החלקים החשובים ברכבת, בר משותף לרכבת נמצא בשימוש נרחב הן ברכבת הקלה והן ברכבת הכבדה כדי להבטיח את בטיחות התחבורה ברכבת.





מה התפקיד העיקרי של צלחת דגים?



התפקיד העיקרי של לוחית דג (או מפרק מסילה) הוא לחבר שני חלקי מסילה יחדיו, להבטיח את המשכיות, יישור ויציבות המסילה על ידי החזקת קצוות המסילה במיקומים האופקיים והאנכיים הנכונים שלהם, מה שמאפשר מעבר רכבת חלק ובטוח, והעברת עומסי גלגלים בין מסילות.

פונקציות מפתח של סרגל זווית





• מחבר מסילות: מחבר את הקצוות של שתי מסילות ליצירת מסילה רציפה.



• שומר על יישור: שומר את המסילות מיושרות כהלכה, מונע הפרדה ושמירה על המדיד.





• העברת עומס: מחלק את הפגיעה והמשקל של גלגלי הרכבת ממסילה אחת לאחרת.



• מספק יציבות: מתנגד לכוחות אנכיים, רוחביים ואורכיים, מונע עיוות מוגזם במפרק.



• מבטיח בטיחות: תורם לבטיחות הכללית ולחלקות הנסיעה ברכבת על ידי הפחתת הפגיעה במפרקים ורעידות.



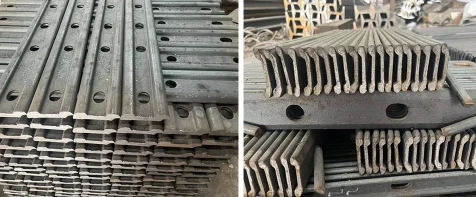

ב-GNEE RAIL, אנו מבינים שלכל מערכת מסילות יש תנאים תפעוליים משלה, המחייבים פתרון של לוחית דגימה מהונדסת במדויק כדי להבטיח ביצועים ובטיחות אופטימליים של המסילה.



מגוון המוצרים הסטנדרטיים שלנו מכסה מפרטים בשימוש נרחב כגון UIC60, UIC54, QU120 ו-KP מסילות עגורן, כולם מיוצרים מפלדת סגסוגת חוזק- גבוה עם חורי ברגים קדוחים- מדויקים כדי להבטיח יישור מושלם והעברת עומסים.



GNEE RAILיכול לספק לך מפרקי מסילה שונים כגון GB, AREMA, BS, UIC, AS, תקן אפריקאי, תקן דרום אמריקאי, וסוגים שונים כגון מפרק מסילה משותפת, מפרק מסילה פשרה, מפרק מסילה בליטה, מפרק מסילה מבודד ומפרק מסילה מבודד מודבק, וכו'. המוצרים שלנו יוצאו ליותר מ-20 מדינות ואזורים סטנדרטיים של לקוחות זמינים ויותר מ-5 סוגי מסילות סטנדרטיים עבור לקוחות גלובליים.





מפרק רכבת לרכבת קלה
גודל מסילה (ק"ג/מ"ר)	ממד ראשי (מ"מ)				משקל תיאורטי (ק"ג/חתיכה)
	לג'	רוֹחַב	קוטר הולט	ספירת הולט
9	385	43.13	14	4	0.81
12	409	46.5	14	4	1.39
15	409	53.54	18	4	2.2
22	510	61.73	22	4	3.8
30	561	71.48	22	4	5.54



מסילה מפרק לרכבת כבדה
גודל מסילה (ק"ג/מ"ר)	ממד ראשי (מ"מ)				משקל תיאורטי (ק"ג/חתיכה)
	לג'	רוֹחַב	קוטר הולט	ספירת הולט
38,43	790	94.03	40	6	15.57
50	820	104.22	46	6	18.72



תֶקֶן	סוּג	אורך/קוטר	משקל/חומר
ארמה	115RE	4 חורים-24 אינץ'	17.04 ק"ג
	115RE	6 חורים-36 אינץ'	25.56 ק"ג
	132RE-136RE	4 חורים-24 אינץ'	17.75 ק"ג
	132RE-136RE	6 חורים-36 אינץ'	משקל 26.63 ק"ג



סוגים אחרים של מפרק מסילה



דֶגֶם	חוֹמֶר	תֶקֶן	משקל יחידה	טיפול פני השטח
מפרק מסילה SJ50	50#		11.59 ק"ג ליחידה	מִישׁוֹר
מפרק מסילה SJ43	50#		10.16 ק"ג ליחידה	מִישׁוֹר
מפרק מסילה TJ57	45#		17.36 ק"ג ליחידה	מִישׁוֹר
מפרק מסילה S30	50#		5.8 ק"ג ליחידה	רגיל, או לפי דרישת הלקוחות
מפרק מסילה CR135 (בשימוש במסילת מנוף CR135)	50#	ASTM-43		מִישׁוֹר, או מגולוון חם-
מפרק מסילה CR171 (בשימוש במסילת מנוף CR171)	50#	ASTM-43	16.0 ק"ג ליחידה	מִישׁוֹר, או מגולוון חם-
S49 מזויף מפרק מסילה	Q345	UIC49	8.60 ק"ג ליחידה	התזת חול +משומן
S60 מזויף מפרק מסילה	Q345	UIC60	14.50 ק"ג ליחידה	התזת חול +משומן



קבל הצעת מחיר וציור
