מה זה מסילה מנוף גג

Sep 29, 2025

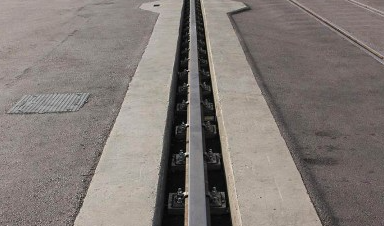

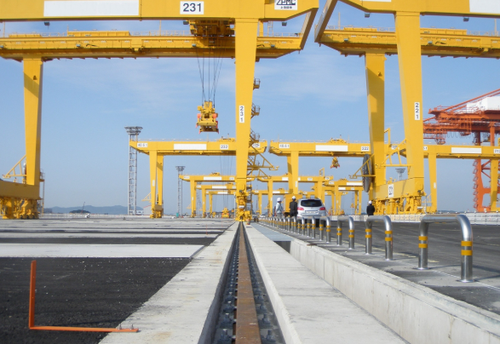

מסילת מנוף גגהיא מערכת מסילות שתוכננה במיוחד כדי לספק מסלולי ריצה עבור מנופי גג. בדומה למסילות עגורן עיליות, עליו לעמוד בעומסי גלגלים מחזוריים תכופים-גבוהים תוך הבטחת יציבות רוחבית ואורכית, הבטחת פעולה חלקה ובטוחה במהלך טעינה, טיפול או פעולות בחצר.

qu rail

מסילות מנוף גג עשויות בדרך כלל ממסילות מנוף, כאשר הדגמים הנפוצים כולליםQU70, QU80,QU100,וQU120. בחירת פרופיל המסילה תלויה בטונאז' העגורן, עומס הגלגל, תוחלת ותדירות הפעולה. חתך המסילה- רחב ועבה יותר ממסילות רכבת רגילות, עם בסיס מורחב כדי לשפר את היציבות הצידית. רפידות מסילה, תפסי מסילות מנוף וברגי חוזק גבוה- מהדקים את המסילות לקורות בטון או למבני פלדה, ומונעים החלקה צידית או תנועה אורכית תחת עומסים כבדים.

crane rail

סוג מסילה		SIZE(מ"מ)				משקל תיאורטי
		גוֹבַה	רוחב תחתון	רוחב ראש	עומק מותניים
מסילת מנוף	QU70	120	120	70	28	52.8
	QU80	130	130	80	32	63.69
	QU100	150	150	100	38	88.96
	QU120	170	170	120	44	118.1

העיצוב של מסילות מנוף גג מביא בחשבון לא רק יכולת עומס אנכית אלא גם דחף רוחבי, פגיעת מסילה- של גלגלים ומחזורי עייפות. כדי להאריך את חיי המסילה, ראשי מסילה עשויים בדרך כלל מפלדת מנגן גבוהה-עמידה לבלאי- (כגוןU71Mn) או פלדה מסגסוגת מוקשה-. במהלך ההתקנה, נדרשת בקרה קפדנית על המדידה, על ישרות המסילה והשיפוע האורכי, עם תוספת התרחבות והתכווצות תרמית על מנת להבטיח פעולה חלקה ובטוחה של מנוף הגג.

כיתה פלדה	C(%)	סִי	Mn	Cr	V	P	S	חוזק מתיחה (Rm/MPa)
U71Mn	0.65~0.76	0.15~0.58	0.70~1.40	–	–	פחות או שווה ל-0.035	פחות או שווה ל-0.030	גדול או שווה ל-880

GNEE RAILמספקת מגוון שלם של מסילות מנוף גג, כולל QU70, QU80, QU100 ו-QU120. אנו מציעים שירותי חיתוך, קידוח,-שחיקת פנים, ציפוי נגד-קורוזיה ועיבוד בהתאמה אישית. בהתבסס על נפח העגורן ותנאי האתר, אנו מספקים פתרונות בחירה מלאים ותמיכה טכנית. אָנָאלפנות אלינולפתרונות מקצועיים והצעות מחיר.
