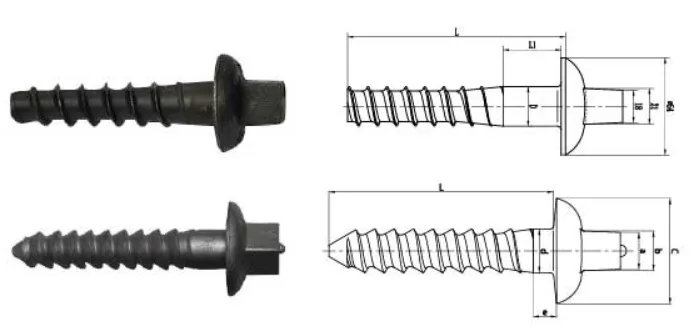

דרגה 5.6 ל-UIC864-1 24x161mm DHS35 בורג ספייק

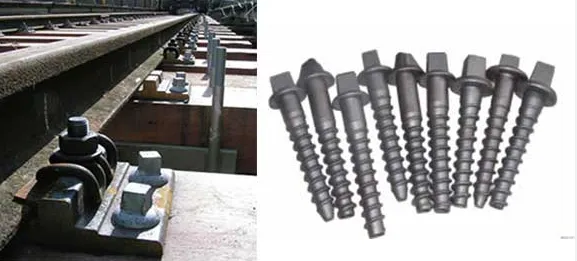

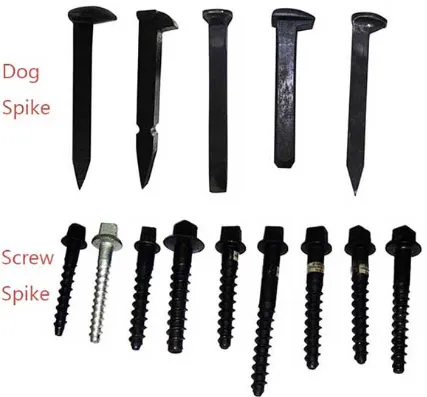

דוקרנים לכלבים ודוקרנים ברגים הם שני דוקרני המסילה הנפוצים ביותר בהידוק מסילה. ספייק בורג פועל על ידי ההברגה על השוק שלו: הוא מוברג לתוך הרדום או לדיבל מוטבע ומחזיק בהתנגדות משיכה- גבוהה הרבה יותר מאשר ספייק מרוקן, וזה מה ששומר על ההידוק תחת עומסי רכבת חוזרים ונשנים. ספייק הבורג DHS35 הוא אטב כזה, שצוין כ-24×161 מ"מ ל-UIC 864-1 בדרגת נכסים 5.6.

מה זה אומר ציון 5.6

דרגת תכונה 5.6 לפי ISO 898-1 מבטיחה חוזק מתיחה מינימלי של 500 MPa וחוזק תפוקה של 300 MPa (היחס 0.6 מתוך 500 MPa). לכן, ה-DHS35 הוא אטב בעל חוזק בינוני: חזק יותר מדרגת ה-4.6 הנפוצה, אך עדיין ניתן לעיצוב וגמיש מספיק לגלגול חוטים וגלוון. סוג זה נבחר באופן נרחב עבור מערכות הידוק יצוא מכיוון שהוא מאזן חוזק, עלות והתנהגות עיבוד.

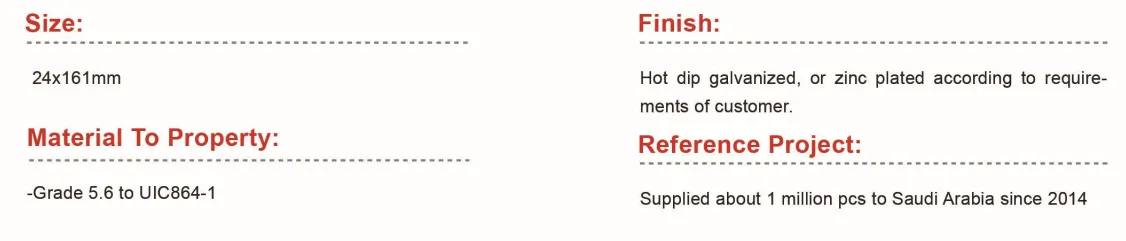

24×161 מ"מ DHS35 ל-UIC 864-1

קוטר 24 מ"מ ואורך 161 מ"מ מתאימים למערכות הידוק אדני בטון הסטנדרטיות המפורטות תחת UIC 864-1, כאשר הבורג מתחבר לדיבל פלסטיק מוטבע ומחזיק את תפס המסילה או לוחית הבסיס במקומם.

דוקרני בורג מסדרת Ss ל-UIC 864-1

דוקרני ברגים ASTM A66-87 לשוק האמריקאי

עבור פרויקטים של מסלול בארה"ב, דוקרנים של בורג רדום מסופקים ל-ASTM A66-87 עם דרישת כיפוף קר של 90 מעלות ללא סדקים. חוזק סטנדרטי הוא 65000 psi, עם אפשרות חוזק גבוה של 100000 psi. הגדלים הנפוצים הם 3/4 אינץ', 7/8 אינץ' ו-15/16 אינץ'. בדיקת הכיפוף הקרה מוודאת שהפלדה רקיעה מספיק כדי לשרוד כיפוף התקנה ושירות ללא שבר.

בורג דוקרנים עם דיסק גדול עבור אפריקה ודרום אמריקה

דוקרנים של בורג מסילה עם דיסק גדול מתחת לראש מיושמים בעיקר בדרום אמריקה ובאפריקה, שם אדני עץ רך ותנאי ריבאונד דורשים שטח נשיאה גדול יותר מתחת לראש כך שהאטב לא יימשך דרך משטח הרדום. הגדלים הזמינים הם 22 מ"מ ו-23 מ"מ קוטר, עם אורכים של 115 מ"מ, 133 מ"מ ו-178 מ"מ. הדיסק מפזר את כוח ההידוק ומשפר את התנהגות האחיזה בחומרי שינה רכים יותר.

שאלות נפוצות

מה ההבדל בין DHS35 ל-Ss35?

ייעוד DHS מתייחס למשפחת דוקרני הברגים הכפולים-, בעוד ש-Ss35 הוא סוג בסדרת Ss ל-UIC 864-1. שניהם משרתים חובות הידוק דומות; הציור המדויק של צורת הראש והחוט מגדיר איזה מהם צריך מערכת ההידוק שלך.

מדוע בדיקת הכיפוף הקרה של 90 מעלות מוגדרת עבור דוקרנים בארה"ב?

ASTM A66-87 מחייב את השפיץ לעמוד בכפיפה קרה של 90 מעלות ללא סדקים כדי להבטיח משיכות. ספייק שביר ייקרע במהלך ההתקנה או תחת עומסי כיפוף שירות, כך שהבדיקה היא שער איכותי לטיפול בחום פלדה.

מתי כדאי לי לבחור את ספייק החוזק הגבוה של 100000 psi-?

בחר באפשרות-חוזק גבוה כאשר מערכת ההידוק דורשת כוח אחיזה גבוה יותר או כאשר חומר השינה קשה ודורש חוט חזק יותר. עבור מסלול הובלה כללי, החוזק הסטנדרטי של 65000 psi הוא ברירת המחדל החסכונית.

בשביל מה הדיסק הגדול?

הדיסק הגדול מגדיל את שטח המיסב מתחת לראש כך שהדוקר אינו שוקע או נמשך דרך משטחי שינה רכים, וזה כשל שכיח באדני עצים רכים ומרוכבים באפריקה ובדרום אמריקה.

האם UIC 864-1 מכסה את המומנט להתקנה?

UIC 864-1 מגדיר את דרישות הספייק; מומנט ההתקנה ניתן על ידי מפרט מערכת ההידוק. עבור דוקרנים בדרגת 24 מ"מ בדיבלים מפלסטיק, הערכים האופייניים הם בטווח של 100-200 ננומטר.

האם ניתן להשתמש בחוצים DHS35 על אדני עץ?

כן, עם חור פיילוט-קדוח מראש. החוט אוחז בעץ ונותן התנגדות משיכה טובה יותר- מאשר דוקר כלב, בתנאי שהעץ בריא וחור הפיילוט מתאים לציור.
